Линия грануляции полимеров 600 кг/ч

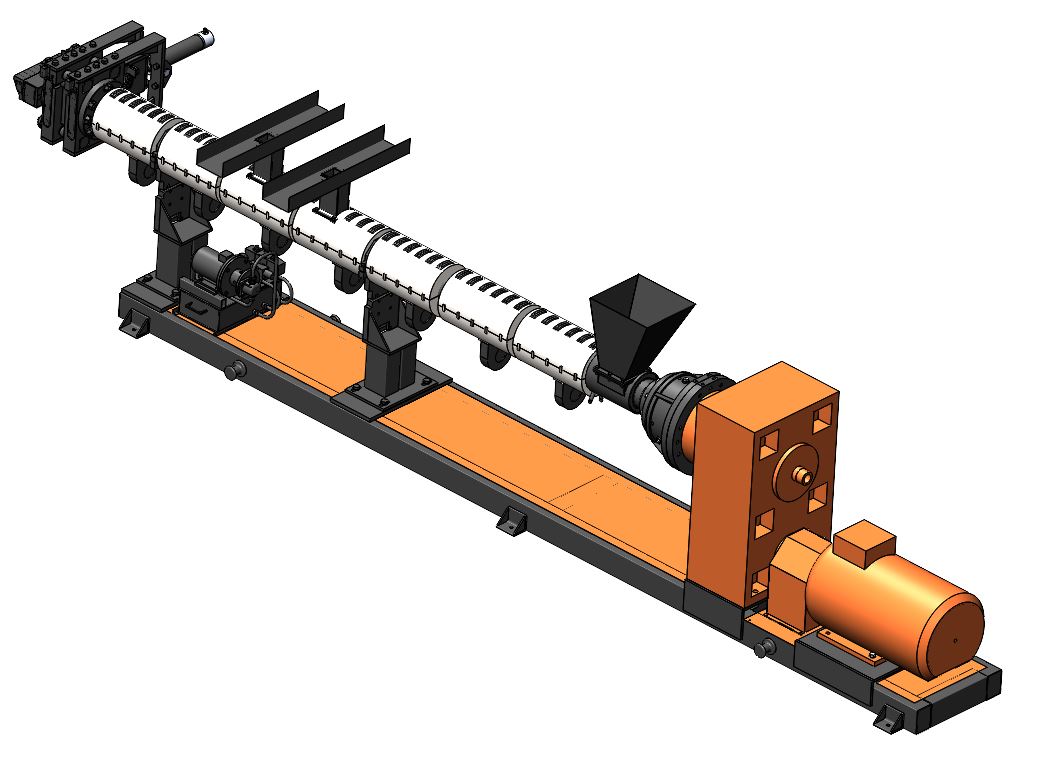

Экструдер ГП-130 :Предназначен для получения однородного расплава из измельченного, или агломерированного пластмассового сырья и дальнейшей переработки через стренговую голову, с последующей резки на гранулы в стренговом грануляторе

Технические характеристики:

*возможна комплектация водно-кольцевой резкой на голове

Характеристики:

—     Производительность до: 600 кг/ч

—     Перерабатываемые материалы: ПВД, ПНД, ПП, ПА, АБС-пластик, ПС, ПВХ

—     Диаметр шнека: 130 мм

—     Общая длина шнека: 4655 мм

—     Рабочая  длина шнека: 4455 мм

—     L/D (отношение длина/диаметр) 36

—     Диаметр фильтра: 167 мм

—     Количество зон обогрева: 10 шт

—     Частота вращения вала двигателя:  1500 об/мин

—     Мощность электронагревателей:  90 кВт

—     Мощность тепло электронагревателей: 55 кВт

—     Допустимая температура окружающего воздуха: +15 +10 С

—     Рабочее напряжение: 380 B

—     Оперативное напряжение: 220 B

—     Частота электросети: 50 Гц

—     Давление магистрального водопровода: 0,2-0,6

—     Габариты: 5750х1910х1610 мм

—     Масса: 5200 кг

Особенности конструкции

Станина экструдера состоит из фундаментной рамы и стоек трубы материальной. Оформление и расположение частей станины определяет открытый тип машины.

Фундаментная рама представляет собой сварную конструкцию, состоящую из прокатного профиля и является базовым креплением для установки редуктора, электродвигателя, стоек трубы материальной и гидростанции. Для усиления конструкции рамы применяют косынки, выполненные из толстолистовой стали.

Редуктор соединен с фундаментной рамой через плиту болтами. Основная конструкция корпуса редуктора имеет горизонтальное положение с разъемом по оси валов. Таким образом, обеспечивается простота монтажа цилиндрических шестерен и валов. К торцевой поверхности редуктора в месте выхода вала смонтирован упорный узел (фланец, корпус, упорный подшипник). На выходной вал установлена втулка упорная для передачи вращения от вала к шнеку

Система обогрева и поддержания температуры Труба материальная разбита на 8 зон нагрева. Голова щелевая, фланцы гидрошибера также содержат по одной зоненагрева. Система поддержания температуры позволяет задавать и автоматически поддерживать индивидуальную температуру каждой зоны.

Шибер с гидравлической сменой фильтра представляет собой сборную конструкцию, основным элементом которой является фильтр, служащий для очистки потока расплавленной массы сырья от инородных частиц. Фильтр выполнен из стали и устанавливается в посадочном отверстии шибера. Шибер связан при помощи втулки шибера, гидроцилиндром, корпус которого закреплен на каркасе.

Шнек является основным элементом экструдера и предназначен для транспортирования расплава под давлением в формующую голову. Шнек изготовлен в форме винта с крупным шагом в соответствии с требованиями, предъявляемыми к изготовлению шнеков.

Дозатор:

Предназначен для равномерного дозирования материала.

Технические характеристики:

Стренговый гранулятор с ванной охлаждения стренг:

Предназначен для разрезания охлажденных в воде полимерных стренг в цилиндрические гранулы 3-4 мм.

Технические характеристики:

ИЛИ

Горячая водно-кольцевая резка:

Расплавленная пластмасса выходит через отверстия фильеры и срезается быстро вращающимися ножами. Центробежной силой эти гранулы отбрасываются к стенкам кожуха, где подачей воды создается водяное кольцо. Вода вместе с гранулой подаётся на вибросито.

Технические характеристики:
